Product

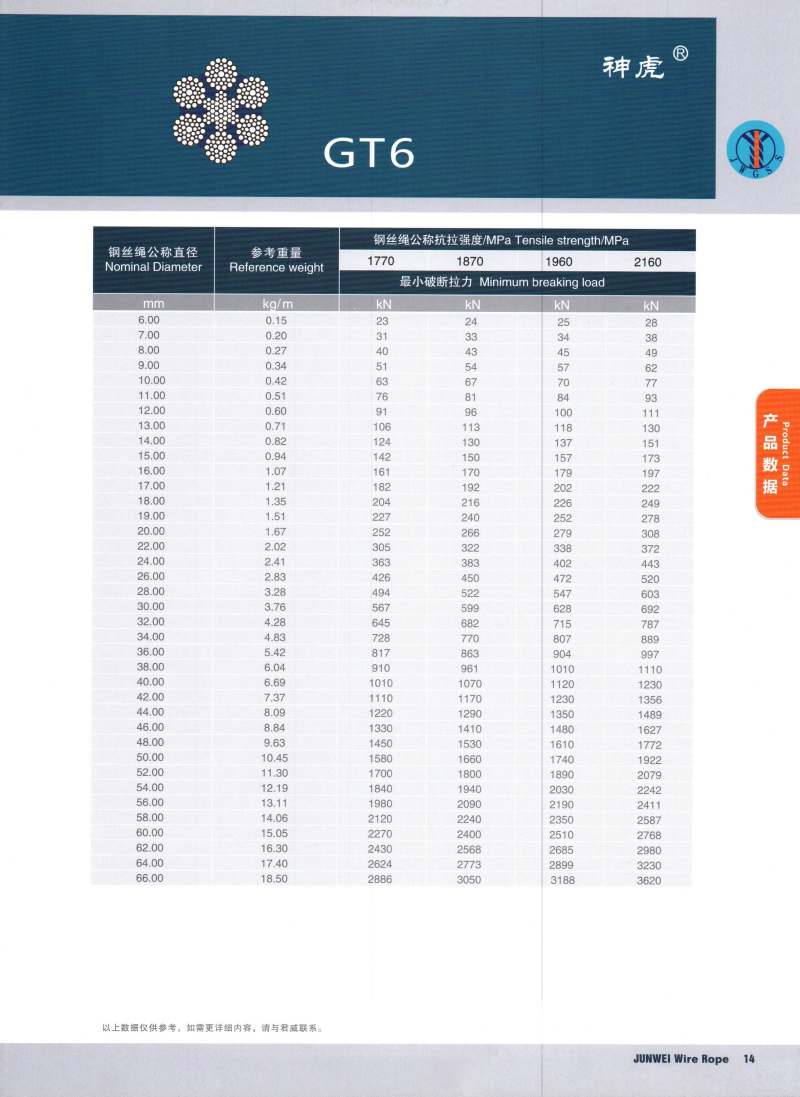

-GT6

-

Nominal Diameter (mm)
 Weight (kg/m) 1770 MPa (kN) 1870 MPa (kN) 1960 MPa (kN) 2160 MPa (kN)
6 0.15 23 24 25 28
7 0.2 31 33 34 38
8 0.27 40 43 45 49
9 0.34 51 54 57 62
10 0.42 63 67 70 77
11 0.51 76 81 84 93
12 0.6 91 96 100 111
13 0.71 106 113 118 130
14 0.82 124 130 137 151
15 0.94 142 150 157 173
16 1.07 161 170 179 197
17 1.21 182 192 202 222
18 1.35 204 216 226 249
19 1.51 227 240 252 278
20 1.67 250 266 279 308
22 2.02 305 322 338 372
24 2.41 363 383 402 443
26 2.83 426 450 472 520
28 3.28 494 522 547 603
30 3.76 567 599 628 692
32 4.28 645 682 715 787
34 4.83 728 770 807 889
36 5.42 817 863 904 997
38 6.04 910 961 1010 1110
40 6.69 1010 1070 1120 1230
42 7.37 1110 1170 1230 1356
44 8.09 1220 1290 1350 1489
46 8.84 1330 1410 1480 1627
48 9.63 1450 1530 1610 1772
50 10.45 1580 1660 1740 1922
52 11.3 1700 1800 1890 2079
54 12.19 1840 1940 2030 2242
56 13.11 1980 2090 2190 2411
58 14.06 2120 2240 2350 2587
60 15.05 2270 2400 2510 2768
62 16.3 2430 2568 2685 2980
64 17.4 2624 2773 2899 3230
66 18.5 2886 3050 3188 3620
